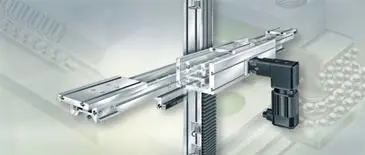

Na tendência do progresso rápido na automação de processos de fabricação e montagem, os guias acionados ganham cada vez mais importância. Eles contém um sistema guia preciso , um perfil estável, uma unidade de acionamento livre de desgaste com servomotor e um controle de fácil manuseio.

Os acionamentos lineares são guiados através de guias lineares de esferas da série KUE, KUVE ou KUSE, através de guias lineares de rolos LF ou guias deslizantes. O acionamento linear ocorre através de eixo roscado, correia dentada ou através de acionamento direto (motor linear). Todos os componentes necessários para o funcionamento estão integrados nos módulos lineares e montados em módulos.

Mesas lineares são utilizadas quando massas volumosas são movimentadas em um ou em mais eixos. Devido à grande distância de apoio as mesas lineares são ideais também para a absorção de momentos de carga. Como guias são utilizados rolamentos de esferas-linear ou guias lineares de esferas.

As mesas com acionamentos lineares são fornecidas opcionalmente sem acionamento, com eixo roscado, eixo roscado trapezoidal ou acionamento direto.

O programa dos guias de acionamentos lineares acionados também é completado com controles, motores e comandos, que são muito bem ajustados.

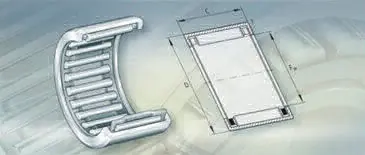

Bucha de agulhas são compostas por anéis externos sem tensão, espessura fina e coroas de agulhas. Existe também buchas de agulhas maciças.

A maior parte deste tipo de rolamento possui uma carreira de agulhas, mas existe a versão com duas carreiras de agulhas utilizadas em aplicações especiais.

As buchas de agulhas podem ser abertas ou fechadas. Elas são resistentes e são adequadas para altas rotações e de fácil montagem. Se não for necessário utilizar anéis de retenção para a fixação radial, então há a versão com furação na carcaça o que torna simples e rentável.

As bucha de agulhas com gaiolas de poliamida são adequadas para temperaturas de trabalho de 20ºC até 120 ºC, porem para as séries que possuem vedação a temperatura máxima é de 100ºC. Normalmente as buchas de agulhas são fabricadas com gaiola de chapa de aço, mas podem ser fornecidas com gaiola de poliamida(sufixo TV).

Produtos relacionados a bucha de agulha:

Rolamento de Agulha
Catraca de Agulhas
Gaiola Axial de Agulhas
Gaiola de Agulhas

Usada para fixar rolamento de furo cônico em eixo liso (tolerância máxima h10), sem necessidade de apoio. É composta por 3 partes: a bucha, uma porca e uma arruela de trava ou grampo MS. São fornecidas sempre com esse conjunto completo. Material: Nodular BGL com características superiores ao normalizado DIN 1563 classe GJS500-7 (antigo GGG50). Opcional em aço carbono.

Bucha de Fixação Hidráulica

Com as mesmas dimensões das buchas normais, são recomendadas para eixos ou conjuntos de grande porte, pois são providas de canaletas internas e externas de injeção de óleo, facilitando a montagem e principalmente a desmontagem. Disponíveis para eixos a partir de 140 mm.

Outros tipos de buchas para rolamentos:

Bucha de Agulhas

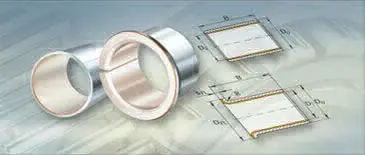

Bucha Permaglide®

Bucha deslizante Permaglide® são rolamentos para espaços de montagem muito pequenos radiais ou axiais. Estes produtos podem ser adquiridos como buchas, bucha com flange, discos assim como em dois grupos de materiais. Estas buchas são fornecidas em medidas métricas e em polegadas.

Bucha permaglide, discos e lâminas são produzidas com Permaglide® P1 livres de manutenção ou com PS que necessita de pouca manutenção. As buchas com flange são feitas com Permaglide® P1 livres de manutenção.

Alguns materiais P1 e P2 contém chumbo (Pb)! Os materiais que contém chumbo não devem entrar em contato com alimentos ou produtos farmacêuticos! Atualmente já existe a versão identificada pelo sufixo P14 que indica que a bucha é isenta de chumbo (PB)

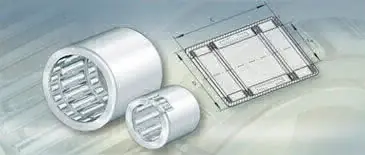

Catracas de agulhas são embreagens simples, compostas por anéis externos sem tensão de espessura fina com grampos de aperto, gaiolas de plástico e rolos de agulha.

Elas suportam momentos de torque em uma direção e economizam espaço radial.

As Catracas de agulhas são muito precisas, pois através de seu enrolamento único de agulhas, onde é assegurado o contato permanente entre o eixo, as agulhas e grampos de aperto. Elas permitem altas frequências de ajuste através de seu peso mínimo e o baixo momento de carga dos elementos de aperto.

Além disto elas tem um momento mínimo de atrito.

As Catracas de agulhas podem ser utilizadas para diversas aplicações, como por exemplo, mecanismo de avanço gradual, bloqueio de retorno ou calço de embreagem.

Produtos relacionados a catraca de agulha:

Rolamento de Agulha
Bucha de Agulhas
Gaiola Axial de Agulhas
Gaiola de Agulhas

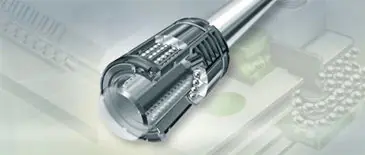

Os eixos lineares Schaeffler são produtos de alta precisão, temperados indutivamente e retificados, de aços selecionados e rigorosamente controlados. A dureza e qualidade das superfícies garantem excelentes condições para os movimentos longitudinais dos rolamentos. Os núcleos dos eixos normalizados absorvem possíveis flexões. São fornecidos com tolerância ( h6 ), a precisão da forma e rugosidade superficial são especificadas em catálogos.

Uma grande quantidade de eixos lineares, eixos (usinados ou não), rolamentos lineares e trilhos de suporte e vários acessórios oferecem uma vasta gama de aplicações, desde aplicações no segmento hospitalar até grandes industrias siderúrgicas.

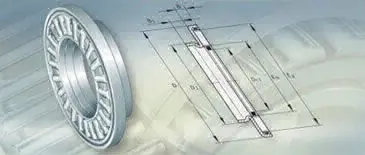

As gaiolas axiais de agulhas são compostas por gaiolas de plástico ou metal com agulhas integradas e tem altura axial mínima.

Elas absorvem forças axiais elevadas em uma direção. As cargas radiais tem que ser absorvidas separadamente. As gaiolas axiais de agulhas tem que ter suas superfícies de rolamento retificadas como pista.

Se necessário, placas axiais das séries LS, AS, GS811 e WS811 podem ser utilizadas com esses conjuntos. As gaiolas axiais de agulhas com gaiolas de poliamida são adequadas para temperaturas de trabalho de 20ºC até 120 ºC

Quando este tipo de material possui gaiola de poliamida, é identificada pelo sufixo TV na designação principal do produto.

Produtos relacionados a gaiola axial de agulhas:

Rolamento de Agulha
Bucha de Agulhas
Catraca de Agulhas
Gaiola de Agulhas

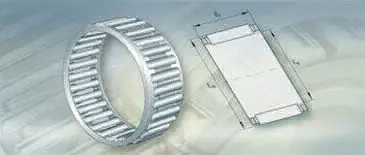

Gaiolas de agulhas são componentes de uma ou duas carreiras compostas por gaiolas e agulhas.

Como a sua altura radial corresponde somente ao diâmetro do rolo de agulhas, elas são adequadas para mancais de gaiolas de agulhas com um espaço de montagem radial mínimo. Elas são resistentes e são adequadas para altas rotações e de fácil montagem.

Na versão das pistas com forma precisa, os mancais possuem uma tolerância elevada de circularidade.

O rolamento radial é influenciável pelo tipo de agulhas como também pela tolerância do eixo e do alojamento.

As gaiolas de agulhas necessitam que a pista no eixo e no alojamento seja temperada e retificada. As coroas de agulhas são indicadas para uma temperatura de trabalho de -20ºC até +120ºC.

Produtos relacionados a gaiola de agulhas:

Rolamento de Agulha
Bucha de Agulhas
Catraca de Agulhas
Gaiola Axial de Agulhas

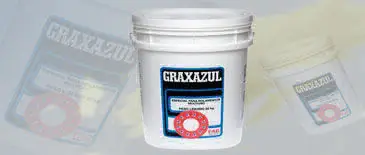

Graxa Azul ou graxa para rolamentos é um tipo de Graxa Especial para rolamento. É recomendada para múltiplas aplicações, e é produzida com sabão de lítio e óleo de viscosidade média, conta com aditivos especialmente selecionados para assegurar boa estabilidade mecânica, proteção contra oxidação e resistência ao calor moderado.

Vantagens:

Múltiplas aplicações;
Excelente proteção contra oxidação;
Ótima estabilidade mecânica;
Boa estabilidade em temperaturas moderadas;
Boa resistência à lavagem por água;

Embalagens disponíveis:

Lata 500g (Caixa com 24 unidades);
Lata 1Kg (Caixa com 12 unidades);
Balde 20Kg.

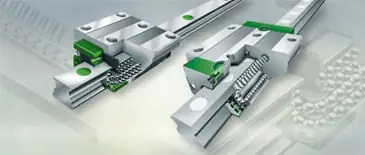

Guias Lineares são elementos para movimentos lineares. Como nos rolamentos rotatórios, nós diferenciamos aqui, se o elemento rolante ou deslizante suportam as forças que atuam.

As exigências impostas aos componentes lineares são diferenciadas, assim como suas aplicações nas quais são utilizados. Então são exigidas precisão e velocidade nos sistemas de transporte e alimentação, enquanto que as exigências impostas as máquinas estão mais ligadas à precisão e rigidez. Para encontrarmos aqui o guia linear ideal para uma aplicação é importante termos um grande portfólio de produtos e também uma assistência. A INA oferece ambos: Um programa diversificado de guias lineares, combinado com uma assistência competente. E através de um programa de acessórios, em combinação com as aplicações, as versões padronizadas de guias lineares pode ser ainda mais otimizada.

Cada tipo de guia possui suas características próprias, as quais os tornam ideais para cada tipo de aplicação. A regra geral é que a escolha do tipo de guia depende dos diversos fatores que devem ser levados em consideração. Além da carga, da aceleração, da velocidade e do avanço, também se deve considerar outros fatores como temperatura, lubrificação, vibrações, montagem, manutenção, etc.

Os guias são compostos por uma unidade formada por carro e trilho, um rolamento linear - sistema de eixos ou são unidades de trilho-trilho com gaiolas planas de rolos ou esferas entrepostas. Os guias lineares acionáveis são sistemas completos de eixos múltiplos ou de um eixo com sistema de guia mecânico, motor e um sistema de controle.

Os guias lineares são rolamentos fixos prontos para utilização com avanços ilimitados. Os guias de gaiolas planas e os sets de guias lineares são utilizados para avanços limitados, com poucas exceções, devido a cinemática da gaiola. Estes guias absorvem forças em todas as direções - exceto na direção de movimentação - e momentos em todos os eixos. Os guias de eixos com rolamentos de esferas lineares são adequados para cargas nas duas direções e compensam os desvios de alinhamento do eixo. Para a tolerância e rigidez necessárias, a maioria das unidades já são fornecidos pré-tensionados a partir da fábrica ou podem ser tensionados na montagem. As aplicações que exigem movimentos e posicionamento preciso podem ser realizadas sem problemas, pois existem várias classes de pré-tensionamento e tolerância.

Para a determinação do tamanho do guia, em primeira linha consideramos o valor e o tipo da carga, assim como o tempo de funcionamento e a segurança. No geral os rolamentos de rolos podem ser mais sobrecarregados do que os guias com base em esferas. No caso de uma carga pequena ou média e movimentos altamente dinâmicos são utilizados preferencialmente guias de esferas e, no caso de cargas elevadas, os guias de rolos. Caso seja necessário absorver cargas elevadas, os guias de gaiolas planas e rolos são especialmente adequados.

Os rolamentos deslizantes lineares são rolamentos fixos para avanços ilimitados. Estes guias estão disponíveis como guias deslizantes miniaturas, rolamentos deslizante linear Permaglide® e unidade deslizante, assim como guia plano. Os guias deslizantes miniatura são compostos por um sistema carro-trilho com uma camada deslizante que não precisa de manutenção, guias deslizantes lineares permaglide® de uma bucha Permaglide® que também não precisa de muita manutenção, a qual se encontra em um anel de metal leve. Os guias planos são sistemas de trilhos, nos quais a superfície deslizante é provida de um revestimento deslizante que não precisa de muita manutenção.

Os guias deslizantes tem pouco desgaste, podem ser sobrecarregados estaticamente, são insensíveis a batidas e sujeira, emitem pouco ruído e trabalham livremente. Os guias que não necessitam de manutenção tem que ser lubrificados; os materiais que não necessitam de muita manutenção possuem uma boa característica de movimentos de emergência. Através de características específicas e diversificadas, os guias deslizantes são utilizados em várias áreas, especialmente quando não é possível fazer manutenção ou quando a necessidade é mínima, ou quando há perigo de lubrificação mínima ou quando não se deseja utilizar lubrificantes, ou quando não é permitido.

O tempo de vida útil de um sistema linear depende essencialmente da carga, da velocidade, da temperatura e do tempo de funcionamento. Além disto, deve-se considerar também os fatores como impurezas, corrosão no funcionamento a seco ou envelhecimento do lubrificante no caso da falta de lubrificação suficiente. O tempo de vida útil nominal é sempre um valor de referência.

Muitos outros fatores externos não podem ser calculados. Testes sob condições de funcionamento mostram dados seguros sobre a utilização e sobre o tempo de vida útil na respectiva aplicação.

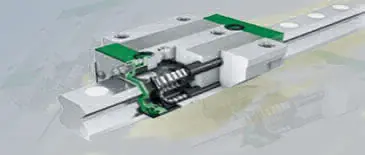

As guias lineares de rolos RUE são as guias lineares INA mais resistentes e rígidos devido os seus rolos cilindricos. Elas são compostas no mínimo por um carro guia com sistema maciço de esferas, um trilho guia, raspadores elásticos integrados nas partes frontais do carro guia, fitas de vedação na parte inferior e superior do carro e tampas de plástico.

Os carros guia e os trilhos de um guia linear de rolos são sobrepostos através de sua pré-carga com uma tolerância muito pequena. É possível fazer a troca de carros e trilhos mediante consulta.

Os guias de miniatura são guias prontas para montagem e livres de manutenção. As guias de miniaturas possuem uma boa característica deslizante, são adequados para o funcionamento a seco, facilmente ajustáveis e quimicamente resistente. Com referência ao espaço de montagem, eles possuem as mesmas medidas que um guia linear de esferas miniatura.

As unidades são produzidas em diversos comprimentos e são altamente rentáveis normalmente elas são compostas por um trilho linear miniatura e no mínimo um carro linear miniatura. As guias miniaturas são rolamentos lineares fixos com no mínimo um carro guia. Eles absorvem forças de todas as direções, exceto na direção de movimentação e momentos em todos os eixos, trabalham sem atrito, são de baixo desgaste e insensíveis contra sujeira. Estes produtos são adequados para temperaturas de trabalho de -20ºC até + 80ºC.

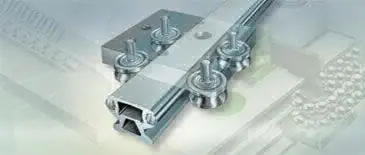

As guias perfiladas são guias compactas com rolamentos de esferas ou rolos de alta resistência e rigidez. Estes guias absorvem forças em todas as direções - exceto na direção de movimentação - e momentos em todos os eixos. As guias perfiladas podem ser adquiridos com tolerâncias diferenciadas e classes de pré-tensionamento e são adequados para as aplicações com exigências altas quanto ao posicionamento e movimento.

As guias perfiladas são modulares, isto significa que numa dimensão podem ser combinados guias com todos os tipos de carros. Isto significa rentabilidade no armazenamento, montagem simples e as peças de substituição podem ser adquiridas rapidamente.

Para reduzir os intervalos e os custos de manutenção eles possuem um reservatório de lubrificantes. Uma vedação completa dos carros guias protege todo o sistema contra sujeira no caso de utilização em meios ambientes críticos.

Mancais de Rolamentos ou Mancais Monobloco estão disponíveis em diversos modelos, variando a geometria e o material com que é fabricado. Os componentes do mancal são prontos para montagem e feitos de ferro fundido ou chapas de aço, que são integrados com rolamentos de fixação rápida.

Para garantir a função e a segurança sob todas as condições de funcionamento, os rolamentos e os mancais estão ajustados um com o outro.

Através da superfície esférica do anel externo do rolamento e do alojamento do mancal, onde os mancais compensam o desvio estático do eixo.

A utilização dos componentes é feita principalmente como rolamento fixo, com baixas cargas e rotações, mas eles também são adequados como rolamento livre.

Informação sobre Mancal:

O mancal é aparafusado no equipamento. As tolerâncias comuns são suficientes para as superfícies de aparafusamento.

Descrição dos tipos de mancais:

Mancal Bipartido (Mancal Plummer Block);
Mancal Monobloco (Mancal Pillow Block).

Mancal Bipartido (Mancal Plummer Block)

Caixas e os rolamentos formam mancais que são utilizados em máquinas e equipamentos dos mais variados segmentos, entre os quais podemos destacar indústrias dos segmentos: mineração, pedreiras, papel e celulose, açúcar e álcool. Os mancais de rolamento são produzidos sobre tudo de ferro fundido, mas também existem execuções especiais fabricadas em aço ou ferro fundido nodular. Os pontos de apoio do rolamento na carcaça são feitos de tal maneira que o rolamento possa se movimentar, como se fosse um rolamento livre. Os mancais fixos são concebidos colocando-se anéis fixos quando estes estiverem na tabela. Os anéis fixos devem ser solicitados separadamente. Os mancais sem anéis fixos estão disponíveis nas versões como rolamento livre (L) e rolamentos fixos (F). Existem vários tipos de vedação dos mancais para as mais variadas aplicações. Os modelos mais utilizados são:

SN,
SNV,
SNA,
SNH,
SNAL,
SNHL,
SONL,
SOFN,
SD,
SBM,
SBP,
SBP,
PDN.

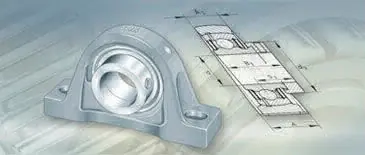

Mancal Monobloco (Mancal Pillow Block)

Mancais monobloco estão disponíveis em várias versões, entre as quais: pedestal, flangeado e tensor são os tipos mais comuns. Os componentes são prontos para montagem e são feitos de ferro fundido ou chapas de aço, que estão montados com um rolamento de fixação rápida. Para garantir a função e a segurança sob todas as condições de funcionamento, os rolamentos e as carcaças são ajustados um com o outro. A superfície externa do rolamento e a superfície interna do mancal são esféricas, tornando o conjunto autocompensador. Normalmente os mancais monoblocos são utilizados principalmente como rolamento fixo, com baixas cargas e rotações, mas eles também são adequados como rolamento livre. Os rolamentos possuem vedação em ambos os lados. Essa vedação consiste na combinação de uma borracha sintética, à prova de óleo e de alta resistência ao calor, e de uma chapa de proteção metálica. Os modelos mais utilizados são:

P,
ASE,
SNP,
F,
CJ,
FE,
ME,
LCTE,
FL,
FT,
CJT,
CJTZ,
MEO,
T,
ST,
MST,
PP,
PFL,
PF,
PFT.

Os mancais monoblocos são utilizados em máquinas e equipamentos dos mais variados segmentos, entre os quais podemos destacar industrias dos segmentos:

alimentício,
embalagens,
agrícola,
papel e celulose,
açúcar e álcool,
etc.

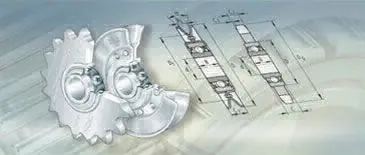

As polias tensionadoras de corrente INA são componentes para correntes de rolos e conjunto de buchas. Elas compensam os alongamentos da corrente e melhoram o movimento do sistema no caso de cargas elevadas e velocidades.

Os componentes são prontos para montagem e são compostos por polias tensoras e rolamento rígido de esferas. As polias tensoras são de aço de alta resistência, ferro sinterizado ou plástico (poliamida). As polias de plástico se movimentam de forma muito tranquila e emitem pouco ruído. Como o anel interno do rolamento rígido de esferas é alongado dos dois lados, não é necessário utilizar anéis de distanciamento.

Nas séries KSR..BO o anel interno é fixado através de um anel tensionador no eixo. A furação do rolamento desta série tem uma tolerância mais aberta. Assim, os eixos podem ser submetidos à ISO-Tolerância h9 nas cargas e velocidades médias.

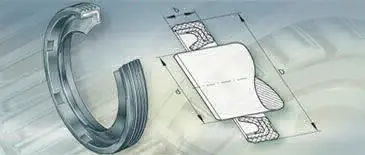

Retentores também conhecidos como Anéis de vedação são vedações com atrito. Os vedantes radiais de eixo são utilizados entre componentes de máquina rotativos e não rotativos. Eles protegem o rolamento contra contaminações, água e impede a perda de graxa.

Os retentores são ajustados às pequenas medidas radiais da bucha de agulhas e do rolamento de agulhas. Eles são fáceis de montar pois basta simplesmente pressioná-los no alojamento. Os retentores permitem velocidades iniciais de até 10m/s, independente da característica do eixo.

As vedações G e GR são de lábio simples, fabricadas de elastômero sintético NBR na coloração verde, são adequadas para temperatura de trabalho de -30ºC até 110 ºC.

As vedações SD tem um lábio de contato e outro sem contato, são fabricadas de poliamida reforçada, são adequadas para temperatura de trabalho de -30ºC até 100 ºC.

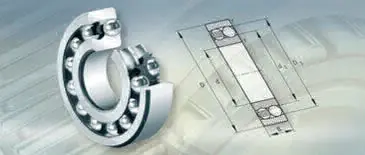

Os Rolamentos Autocompensadores de Esferas possuem duas carreiras de esferas e uma pista esférica côncava comum no anel externo.

Conseqüentemente, os rolamentos são autocompensadores e insensíveis a desalinhamentos angulares do eixo em relação à caixa. São particularmente adequados para aplicações em que possa haver deflexões do eixo ou desalinhamentos consideráveis. Além disso, os Rolamentos Autocompensadores de Esferas apresentam o menor atrito entre todos os rolamentos, o que lhes permite funcionar com uma temperatura mais baixa mesmo em altas velocidades.

A Schaeffler produz Rolamentos Autocompensadores de Esferas em vários modelos. Os modelos disponíveis de rolamento autocompensador de esferas são:

Rolamento de esfera aberto do tipo básico;
Rolamento de esfera vedado;
Rolamento de esfera aberto com anel interno prolongado.

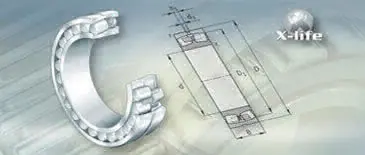

Os Rolamentos Auto Compensadores de rolos são inerentemente ao desalinhamento e bastante robustos. As duas carreiras de rolos tornam os rolamentos capazes de suportar cargas altas.

A linha atual de rolamentos autocompensadores de rolos da Schaeffler inclui uma ampla gama de tamanhos de várias séries de dimensões e também inclui modelos especiais, por exemplo, para peneiras vibratórias e aplicações semelhantes.

Mais recentemente, uma linha de rolamentos autocompensadores de rolos vedados foi acrescentada ao sortimento. Os rolamentos autocompensadores de rolos bi-partidos são normalmente baseados nos rolamentos padrão, mas podem ser personalizados conforme necessário.

Os rolamentos autocompensadores existem em vários tamanhos na versão X-life. Estes rolamentos não tem nenhuma borda média no anel interno e por isto possuem uma cinemática melhor, superfícies otimizadas e materiais mais resistentes. A carga dinâmica e o tempo de vida útil, sob as mesmas condições de funcionamento, é claramente maior. Em determinadas aplicações, o mancal também pode ser menor.

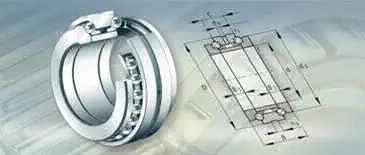

O Rolamento Axial de Esferas de Contato Angular ou simplementes rolamento axial que atua em ambos os lados não são rolamentos com tolerâncias limitadas do tipo da classe SP.

Rolamentos axiais são compostos por discos maciços, anel de distânciamento, anilha plana, assim como coroas de esferas com gaiolas maciças. Os componentes do rolamento estão ordenados uns em cima dos outros e podem ser montados separadamente, porém eles não podem ser trocados com os rolamentos do mesmo tamanho.

Os Rolamentos Axiais de Esferas de Contato Angular foram desenvolvidos originalmente para suportar as mesas rotativas de equipamentos de furação, mas também são apropriadas para outras aplicações onde alta capacidade de carga, alta rigidez axial e baixo torque de fricção sejam importantes. Ao contrário dos rolamentos axiais de esferas convencionais, os rolamentos axiais de esferas de contato angular podem acomodar cargas radiais, além de cargas axiais e podem trabalhar em altas velocidades.

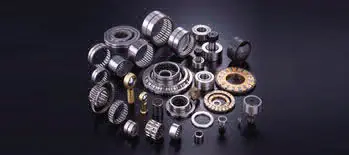

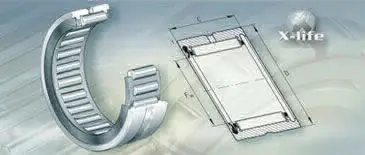

Rolamentos de Agulhas (rolamentos com rolos cilíndricos) são rolamentos finos e longos em relação a seu diâmetro.
O Rolamento de agulha tem como uma de suas características de ser mais fino que rolamentos tradicionais e por conta desta característica é super indicado a utilização em locais onde existe a necessidade de um rolamento com uma altura mais baixa (espaço radial menor). A despeito de sua seção transversal baixa, os rolamentos de agulhas possuem uma alta capacidade de carga.

Os rolamentos de agulhas da Schaeffler estão disponíveis em diversos modelos e em uma ampla linha de tamanhos, que são apropriados para diferentes aplicações.

Além dos modelos personalizados, eles compreendem os seguintes tipos:

Rolamentos de agulhas com borda;
Rolamentos de agulhas sem borda;
Rolamentos de agulhas auto alinhável;
Rolamentos de agulhas combinado.

Especificação Técnica:

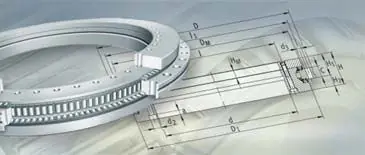

Rolamentos de Mesa Giratória assim como os rolamentos de esferas de contato angular axial são rolamentos de precisão prontos para montagem para aplicações que exigem precisão com cargas combinadas.

Eles absorvem cargas radiais e axiais de ambos os lados assim como os momentos de torque máximo, sem folga e são adequados para mancais com altas exigências de precisão, como por exemplo em mesas giratórias, discos planos, cabeçotes de fresas.

Através dos furos de fixação nos anéis do rolamento, os componentes podem ser facilmente montados. Os rolamentos são pré-tensionados após a montagem no sentido axial e radial.

Há uma versão de rolamentos de mesa giratória combinados com sistema integrado de medição são compostos por:

um rolamento combinado YRTM com aparelhos de medição e um aparelho eletrônico de medição MEKO/U. A eletrônica de medição é composta por duas cabeças de medição, um conjunto de compensadores e um aparelho eletrônico de avaliação.

Os Rolamentos de Mesa Giratória da série YRTM correspondem aos rolamentos axiais YRT, contudo eles são providos com um aparelho magnético de medição. O sistema de medição faz a leitura do ângulo em segundos sem tocar.

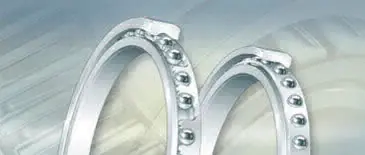

Rolamentos de Seção Estreita são altamente precisos, baixa emissão de ruído e muito resistentes.

Estes Rolamentos de Esferas estão disponíveis em três formas diferentes com um corte transversal extremamente pequeno, normalmente quadrado. O corte transversal permanece constante dentro de uma série, mesmo quando o eixo e o alojamento da carcaça tem diâmetros grandes. Por esta razão, os rolamentos são denominados como Constant Section (CS). Esta característica diferencia os rolamentos de seção Estreita dos rolamentos convencionais com as normas ISO.

De maneira gradual pode-se selecionar um corte transversal maior e assim pode-se utilizar um rolamento que suporte uma carga maior, sem que o diâmetro do eixo tenha que ser alterado.

Com estes Rolamentos de Seção Estreita é possível realizar construções extremamente leves e com pouco espaço de montagem.

Rolamentos de Seção Estreita estão disponíveis como rolamento rígido de esferas (C), rolamento de quatro pontos de contato (X) e rolamentos de esferas de contato angular (E). Cada uma destas formas existem em várias séries. As séries correspondem aos tamanhos do corte transversal. As esferas são ajustadas às séries.

Os rolamentos rígidos de esferas absorvem cargas radiais e axiais dos dois lados.

Os rolamentos de quatro pontos de contato absorvem cargas radiais e axiais dos dois lados; eles atuam como um rolamento de esferas de contato angular de duas carreiras.

Os rolamentos de esferas de contato angular podem ser providos com uma quantidade otimizada de esferas e tem um ângulo de contato angular de 30°. Eles absorvem forças radiais altíssimas como rolamento rígido de esferas ou com quatro pontos de contato e podem receber cargas axiais de um lado. Os rolamentos de esfera de contato angular podem ser fornecidos também como rolamento ajustados para cumprirem exigências especiais. Esta combinação possui rigidez e resistência claramente bem maior do que as soluções de rolamentos simples.

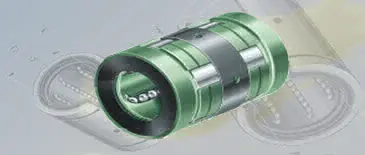

Os Rolamentos Lineares são elementos para movimentos de translação. Como nos Rolamentos Rotatórios, nós diferenciamos aqui, se o elemento rolante ou deslizante suportam as forças que atuam.

As exigências impostas aos rolamentos lineares são diferenciadas, assim como suas aplicações nas quais eles são utilizados. Então são exigidas precisão e velocidade nos sistemas de transporte e alimentação, enquanto que as exigências impostas as máquinas estão mais ligadas à precisão e rigidez. Para encontrarmos aqui o rolamento linear ideal para uma aplicação é importante termos um palete grande de produtos e também uma assistência. INA oferece ambos: Um programa diversificado de guias lineares, combinado com uma assistência competente. E através de um programa de acessórios, em combinação com as aplicações, as versões padronizadas de guias de rolamentos lineares pode ser optimizada ainda mais.

Cada tipo de guia linear possui suas características próprias, as quais os tornam ideais para cada tipo de aplicação. A regra geral é que para a escolha do tipo de guia linear depende dos diversos fatores que devem ser levados em consideração. Além da carga, da aceleração, da velocidade e do avanço, também se deve considerar outros fatores como temperatura, lubrificação, vibrações, montagem, manutenção, etc.

Os corpos dos rolamentos lineares estão disponíveis como guias perfilados, guias de rolos, guias de eixo com rolamento de esferas, guias de gaiolas planas, guias com rolamentos de rolos ou esferas assim como unidades lineares acionáveis (módulos e mesas). A INA também produz guias miniaturas para pequenos espaços de montagem como ocorre, por exemplo, na mecatrônica. Estes elementos com pequeno espaço de montagem, altamente resistentes, com baixa emissão de ruídos e rígidos podem ser adquiridos com guia de rolos ou gaiolas.

Eles substituem frequentemente as soluções compactas, as quais necessitam claramente um espaço de montagem maior.

Os guias lineares são compostos por uma unidade formada por carro e trilho, um rolamento linear, sistema de eixos ou eles são unidades trilho-trilho com gaiolas planas de rolos ou esferas entrepostas. Os guias lineares acionáveis são sistemas completos de eixos múltiplos ou de um eixo com sistema guia mecânico, motor e um sistema de controle.

Os rolamentos lineares são rolamentos fixos prontos para utilização com avanços ilimitados. Os guias de gaiolas planas e os sets de guias lineares são utilizados para avanços limitados, com poucas exceções, devido à cinemática da gaiola. Estes guias absorvem forças em todas as direções, exceto na direção de movimentação e momentos em todos os eixos. Os guias de eixos com rolamentos de esferas lineares são adequados para cargas nas duas direções e compensam os desvios de alinhamento do eixo. Para a tolerância e rigidez necessárias, a maioria das unidades é fornecida pré-tensionados a partir da fábrica ou podem ser tensionados na montagem. As aplicações que exigem movimentos e posicionamento precisos podem ser realizadas sem problemas, pois existem várias classes de pré-tensionamento e tolerância.

Para a determinação do tamanho do rolamento linear, em primeira linha consideramos o valor e o tipo da carga, assim como o tempo de funcionamento e a segurança. No geral os rolamentos de rolos podem ser mais sobrecarregados do que os guias com base em esferas. No caso de uma carga pequena ou média e movimentos altamente dinâmicos são utilizados preferencialmente guias de esferas e, no caso de cargas elevadas, os guias de rolos. Caso seja necessário absorver cargas elevadas, os guias de gaiolas planas e rolos são especialmente adequados.

Os rolamentos deslizantes lineares são rolamentos fixos para avanços ilimitados. Estes guias estão disponíveis como guias deslizantes miniatura, rolamentos deslizante linear permaglide e unidade deslizante assim como guia plano. Os guias deslizantes miniatura são compostos por um sistema carro-trilho com uma camada deslizante que não precisa de manutenção, guias deslizantes lineares permaglide de uma bucha Permaglide que também não precisa de muita manutenção, a qual se encontra em um anel de metal leve. Os guias planos são sistemas de trilhos, nos quais a superfície deslizante é provida de um revestimento deslizante que não precisa de muita manutenção.

Os guias deslizantes lineares tem pouco desgaste, podem ser sobrecarregados estaticamente, são insensíveis à batidas e sujeira, emitem pouco ruído e trabalham livremente. Os guias que não necessitam de manutenção tem que ser lubrificados; os materiais que não necessitam de muita manutenção possuem uma boa característica de movimentos de emergência. Através de características específicas e diversificadas, os guias deslizantes lineares são utilizados em várias áreas, especialmente quando não é possível fazer manutenção ou quando a necessidade é minima, ou quando há perigo de lubrificação mínima ou quando não se deseja utilizar lubrificantes, ou quando não é permitido.

O tempo de vida útil de um rolamento linear depende essencialmente da carga, da velocidade, da temperatura e do tempo de funcionamento. Além disto, devem-se considerar também os fatores como impurezas, corrosão no funcionamento a seco ou envelhecimento do lubrificante no caso da falta de lubrificação suficiente. O tempo de vida útil nominal é sempre um valor de referência.

Muitos outros fatores externos não podem ser calculados. Testes sob condições de funcionamento mostram dados seguros sobre a utilização e sobre o tempo de vida útil na respectiva aplicação.

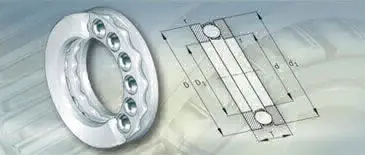

Os Rolamentos Axiais de Esferas Cilíndricas são compostos por arruela eixo, arruela caixa e coroa de esferas.

Os rolamentos não são auto fixantes, as carreiras de esferas e as arruelas podem ser montados independentes uns dos outros.

Além das séries com arruelas planas, há também as séries com arruelas esféricas que permitem desvio angular estático. Estas versões são aplicadas na maioria das vezes em conjunto com uma arruela plana.

Os rolamentos axiais de esferas existem nas versões com atuação em um único sentido ou em ambos os sentidos.

As duas versões absorvem forças axiais altas, contudo não podem ser sobrecarregados na posição radial. Os rolamentos axiais de esferas são adequados para temperaturas de trabalho de -30ºC até 150 ºC.

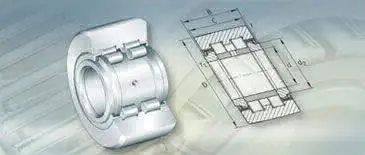

Rolamentos de Apoio são componentes auto sustentáveis, com uma ou duas carreiras e com anéis com espessura especialmente grossas. Estes Rolamentos de Apoio absorvem forças radiais elevadas como também as axiais em ambas direções.

A superfície do anel externo é abaulada ou cilindrica. As versões com superfície abaulada são utilizadas quando há inclinações em frente da pista ou quando é necessário evitar tensões nos cantos.

Rolamento de Apoio

São componentes com uma ou duas carreiras que são montados em eixos. Eles são compostos por anéis externos espessos com superfície perfilada e coroas de agulhas, ou seja, rolo maciço ou agulhas maciças. Os rolamentos de apoio absorvem cargas radiais como também axiais provenientes de pequenos desvios e inclinações e são adequados para comando de válvulas, pistas, transportadores. Há rolamentos com ou sem anel interno assim como aberto e vedado.

Rolamento de Leva

Os Rolamentos de Apoio são compostos por anéis externos espessos com superfície perfilada, disco e coroa de agulhas, ou seja, rolo maciço ou agulhas maciças com uma ou duas carreiras. Os rolamentos de apoio absorvem cargas radiais como também axiais provenientes de pequenos desvios e inclinações e são adequados para comando de válvulas, pistas, transportadores, etc. Há rolamentos em várias versões assim como com ou sem excêntrico.

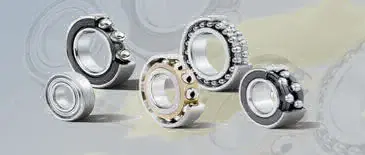

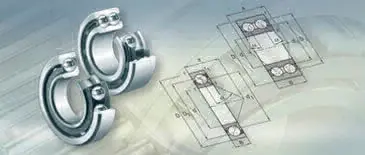

Os Rolamentos de Esferas de Contato Angular possuem pistas condutoras nos anéis interno e externo deslocadas uma em relação à outra, na direção do eixo do rolamento. Isto significa que eles são adequados para suportar cargas combinadas, ou seja, cargas axiais e radiais atuando simultaneamente.

A capacidade de carga axial de rolamentos de esferas de contato angular torna-se maior à medida que se aumenta o ângulo de contato.

Os rolamentos de esferas de contato angular são produzidos em uma grande variedade de modelos e tamanhos. Os mais freqüentemente utilizados são:

Rolamento de uma carreira de esfera de contato angular;
Rolamento de duas carreiras de esferas de contato angular;
Rolamento de esfera de quatro pontos de contato;
Rolamento de uma carreira de esfera de contato angular de precisão.

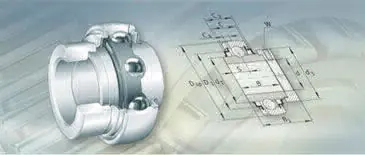

Rolamentos de fixação rápida são componentes de uma carreira prontos para montagem, são compostos por anel externo maciço, anel interno, gaiolas de plástico ou chapa de aço e vedações P, R, L ou T. Os rolamentos com anel interno alongado dos dois lados tem uma inclinação mínima e se movimenta de forma mais tranquila.

A superfície do anel externo é esférica ou cilindrica. Em combinação com uma carcaça INA ajustada à forma, os rolamentos com superfície esférica compensam o desvio do eixo.

Sua fixação no eixo é feita através de anel de excêntrico, parafusos roscados no anel interno, bucha de fixação, ranhura da chaveta ou ajuste. Os Rolamentos de fixação rápida são especialmente fáceis de montar, são adequados para eixos da qualidade h6 até h9, e em poucas exceções podem ser pós-lubrificados.

Algumas séries com anéis excêntricos ou parafusos de fixação anel interno também estão disponíveis com medidas de furo em polegada.

O que são rolamentos de precisão?

Os rolamentos de precisão são fabricados com tolerâncias reduzidas, são adequados principalmente para mancais com altas exigências quanto a tolerância e rotação, são muito aplicados como mancais de eixos de máquinas de ferramentas. Estes rolamentos são adequados para temperatura de trabalho de -30ºC até +100ºC, com exceção dos rolamentos vedados, que suportam temperaturas constantes de +80ºC.

Descrição de rolamentos de precisão:

Rolamentos de Precisão são compostos por anel externo, anel interno e gaiola maciça, eles não são desmontáveis e estão disponíveis nas versões aberta e vedado.

Máquinas operatrizes modernas são caracterizadas pelo elevado número de rotações e alta precisão. Para estas aplicações, a Ipanema Rolamentos comercializa um tipo especial de rolamento de contato angular de esferas, os chamados Rolamentos de Precisão que propiciam extrema precisão no giro do eixo, podendo ser aplicados em altas rotações apresentando um baixo nível de ruído, mínimas deflexões e baixo atrito.

A gaiola padrão para os rolamentos de fusos é uma gaiola maciça de Celeron guiada no anel externo. Os rolamentos de precisão são produzidos em uma grande variedade de modelos e tamanhos, os mais frequentemente utilizados são:

Rolamentos vedados;
Rolamentos híbridos (esferas de cerâmica);
Rolamentos para altas rotações;

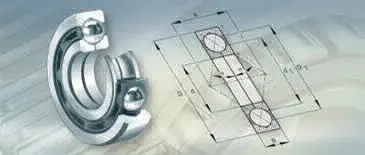

Os Rolamentos de Quatro Pontos de Contato são rolamentos radiais de uma carreira de esferas de contato angular com pistas que são projetadas para suportar cargas axiais em ambas as direções. Podem suportar as cargas axiais até uma determinada fração da carga axial. Esses rolamentos ocupam espaço axial consideravelmente menor do que os rolamentos de duas carreiras.

Os Rolamentos de Quatro Pontos de Contato do tipo QJ possuem um ângulo de contato de 35° ou 45°. O anel interno é dividido. Essa característica permite acrescentar um grande número de esferas ao rolamento, fornecendo, dessa forma, uma alta capacidade de carga. Os rolamentos são do tipo separável, isto é, o anel externo com o conjunto de gaiola e esferas pode ser montado separadamente das duas metades do anel interno.

Ambas as metades do anel interno dos Rolamentos de Quatro Pontos de Contato tem um rebordo embutido . Isto melhora o fluxo de óleo quando o rolamento é utilizado junto com um Rolamento de Rolo Cilíndrico.

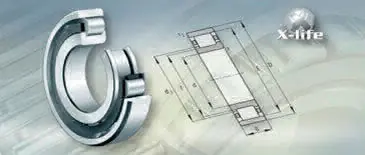

Rolamentos de Rolos Cilíndricos são fabricados em muitos modelos, séries de dimensões e tamanhos. A maioria compreende rolamentos de uma carreira de rolos com gaiola.

Rolamento de Rolos Cilíndricos de uma carreira são compostos por anéis externos e internos maciços e gaiola. Os anéis externos têm bordas fixas de ambos os lados ou sem borda, os anéis internos têm duas bordas fixas ou sem borda. A gaiola impede que os rolos cilíndricos toquem uns nos outros durante o funcionamento

Os Rolamentos de Rolos Cilíndricos são rígidos, podem absorver altas cargas radiais e, através de sua gaiola, são adequados para altas rotações na versão maciça de rolos. Os rolamentos com a marca E possuem um conjunto de rolos reforçados e são adequados para suportar altas cargas. Os rolamentos são modulares e podem ser facilmente desmontados. Ambos os anéis podem ter uma combinação fixa.

Os Rolamentos de Rolos Cilíndricos de uma carreira com gaiola estão disponíveis como rolamento livre, rolamento de apoio e rolamento fixo.

Diversos tamanhos são fornecidos na versão X-life.

Os rolamentos com a qualidade X-life tem uma rugosidade baixa e a melhor precisão das pistas do que as versões que não tenham a qualidade X-life. A resistência e a durabilidade destes rolamentos são maiores devido as dimensões idênticas. Em determinadas aplicações, o mancal também pode ser menor.

Os Rolamentos de Rolos Cônicos possuem pistas cônicas nos anéis interno e externo, entre as quais são dispostos os rolos cônicos. As linhas de projeção de todas as superfícies cônicas convergem em um ponto comum no eixo do rolamento. Seu projeto torna estes rolamentos especialmente adequados para suportar a combinação de cargas axiais e radiais. A capacidade de carga axial dos rolamentos é amplamente determinada pelo ângulo de contato; quanto maior o ângulo, maior a capacidade de carga axial.

Em geral, os rolamentos de rolos cônicos são separáveis, ou seja, o cone, que consiste no anel interno com conjunto de gaiola e rolos, pode ser montado separadamente da capa (anel externo).

Os rolamentos de rolos cônicos são produzidos pela Schaeffler em muitos modelos e tamanhos para várias finalidades. Estes podem ser agrupados como:

Rolamentos de uma carreira de rolos cônicos;
Rolamentos de uma carreira de rolos cônicos em pares;
Rolamentos com duas carreiras de rolos cônicos;
Rolamentos com quatro carreiras de rolos cônicos.

Os Rolamentos de Rolos Convexos são rolamentos de rolos de ângulo ajustável. Eles são compostos por anéis externos maciços com pista de esferas, anéis internos maciços com duas bordas e furação cilindrica ou esférica assim como de rolamentos de rolos convexos com gaiolas. Os rolamentos são desmontáveis.

Os Rolamentos de Rolos Convexos são especialmente adequados quando há necessidade de compensar as cargas radiais e desvios de deslocamento.

Sua resistência axial é mínima.

Os Rolamentos de Rolos Convexos Schaeffler são submetidos a um tratamento térmico que possibilita a sua aplicação em temperaturas de trabalho de até 150ºC. Nos rolamentos com gaiolas de poliamida, deverá ser respeitado o limite de temperatura deste material.

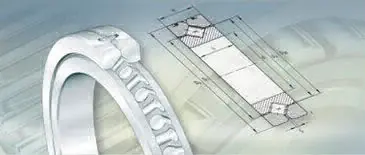

Os Rolamentos de Rolos Cruzados são rolamentos para aplicações de precisão que correspondem as medidas da série ISO 18 conforme DIN 616.

Eles são compostos por anéis externos, anéis internos, corpos rolantes e anéis distanciadores de plástico. O anel externo é preso com dois anéis de aperto.

Os rolos cilindricos, devido a sua construção em X, absorvem forças radiais e axiais de ambos os lados, cargas de momento de torque e outras combinações de carga.

Com isto, as construções que utilizam dois pontos de apoio podem ser reduzidas a um ponto de apoio. Os rolamentos de rolos cruzados são rígidos, tem alta precisão e são fornecidos com folga normal, com pouca folga ou pré-carga.

A fixação dos anéis externos é feita através de grampos de fixação de fácil montagem na construção.

O Grupo Schaeffler é o fabricante das marcas FAG e INA, que são reconhecidas mundialmente pelo alto padrão de qualidade do seus produtos, tais como: rolamentos FAG, mancais FAG, guias lineares FAG, etc.

A FAG e a INA tem em seu portfólio uma grande variedade de produtos (+ de 40.000 itens), sendo uma das maiores fabricantes de rolamentos no mundo, atendendo mais de 60 segmentos diferentes da área industrial e também muitas aplicações do segmento automotivo.

Além desta grande variedade de produtos standard, a FAG e INA desenvolve junto aos seus clientes uma grande quantidade de soluções especiais, com as quais é possível solucionar tarefas funcionais e ao mesmo tempo de forma rentável. Totalizando estes itens especiais, a variedade de produtos pode chegar a uma quantidade de aproximadamente 225.000 itens.

A FAG é uma empresa de origem alemã que esta sediada no Brasil há 55 anos, é uma das líderes mundiais em componentes automotivos, industriais e aeroespaciais.

As soluções do Grupo Schaeffler são baseadas em inovação, criatividade e constante foco no cliente, além de alto desempenho em todas as áreas em que atua, fornecendo ao crescente mercado da América do Sul a alta confiabilidade que só um grande parceiro pode oferecer.

A FAG também possui um vasto portfólio de serviços aos clientes, tais como: Analise de Falhas, Alinhamento de eixos a laser, Balanceamento de equipamentos rotativos, Analise de Vibração, etc.

A Ipanema Rolamentos é distribuidor autorizado FAG e detem um grande estoque e variada linha de produtos FAG.

Usando tecnologia própria, a Nippon Thompson desenvolveu os rolamentos de agulha pela primeira vez no Japão. Esta tecnologia avançada foi usada como a base para a inserção no mercado de guias de movimento linear (Séries Linear Way e Mecatrônicos). Atualmente, damos suporte ao desenvolvimento de tecnologia com a primeira Série C-Lube auto-lubrificante e uma ampla gama de outros produtos criativos que atendam às demandas diversificadas dos clientes.

GUIAS DE MOVIMENTO LINEAR

ROLAMENTOS AGULHA

O Grupo Schaeffler é uma indústria multinacional líder na fabricação de Rolamentos INA de esferas e rolos, rótulas, rolamentos de leva, produtos lineares, acessórios especiais, assim como na prestação de serviços e com uma grande variedade de produtos, sendo uma das maiores na área de Rolamentos INA.

Com aproximadamente 40.000 itens produzidos em série, as aplicações chegam até 60 áreas do ramo industrial e muitas aplicações para a área automotiva.

Além disto, o Grupo Schaeffler desenvolve junto aos clientes uma grande quantidade de soluções especiais, com as quais é possível solucionar tarefas funcionais e ao mesmo tempo de forma rentável. No total produz uma quantidade aproximada de 160.000 itens, entre eles o Rolamento INA.

Desenvolve e produz mundialmente sob as marcas INA e FAG, rolamentos, mancais, guias lineares e componentes de motores para os mais variados segmentos.

Sobre o grupo NTN:

Uma das líderes mundiais e com 100 anos de experiência, a NTN está presente e inovando em todos os mercados industriais, automotivos e aeroespaciais. Atualmente possui cerca de 24.000 funcionários, localizados em mais de 70 fábricas, 7 centros de P&D e mais de 100 escritórios comerciais no mundo. Além da prestação de serviços, o grupo NTN projeta, desenvolve e fabrica rolamentos, guias lineares, mancais e peças de reposição automotiva. O Grupo trabalha com as marcas NTN, SNR e BOWER.

NTN, A marca com a linha mais completa dos mercados automotivos e industriais.

SNR, A marca especializada no mercado automotivo e setores industriais específicos.

BOWER, A marca especializada em máquinas de construção e agrícola.

O Grupo NTN possui uma das mais completas linhas de produtos para atender as necessidades de mercado presentes nas mais diversas áreas de negócio. Abaixo segue alguns desses segmentos que a NTN Corporation atua:

Agricultura;
Construção;
Sucroalcooleiro;
Ferroviário;
Alimentício;
Papel e Celulose;
Energia;
Mineração;
Cimenteiro;
Siderurgia, etc.

Os Rolamentos de Esferas de Contato Angular possuem pistas condutoras nos anéis interno e externo deslocadas uma em relação à outra, na direção do eixo do rolamento. Isto significa que eles são adequados para suportar cargas combinadas, ou seja, cargas axiais e radiais atuando simultaneamente.

A capacidade de carga axial de rolamentos de esferas de contato angular torna-se maior à medida que se aumenta o ângulo de contato.

Os rolamentos de esferas de contato angular são produzidos em uma grande variedade de modelos e tamanhos. Os mais freqüentemente utilizados são:

Rolamento de uma carreira de esfera de contato angular;
Rolamento de duas carreiras de esferas de contato angular;
Rolamento de esfera de quatro pontos de contato;
Rolamento de uma carreira de esfera de contato angular de precisão.

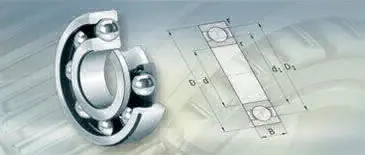

Os Rolamentos Rígidos de Esferas são particularmente versáteis, o projeto é simples e não são do tipo separáveis.
São adequados para velocidades extremamente elevadas, resistentes no funcionamento e requerem manutenção mínima. As pistas profundas e a estreita conformidade entre as ranhuras das pistas e as esferas permitem que os rolamentos rígidos de esferas suportem, além de cargas radiais, cargas axiais em ambos os sentidos, mesmo em velocidades elevadas.

É o tipo de rolamento mais utilizado, assim sendo, estão disponíveis em vários modelos e tamanhos. A linha padrão da Schaeffler de rolamento de esfera compreende os seguintes tipos:

Rolamentos rígidos de uma carreira de esferas (abertos ou vedados);
Rolamentos rígidos de uma carreira de esferas com rasgos de entrada;
Rolamentos rígidos de uma carreira de esferas em aço inoxidável;
Rolamentos rígidos de uma carreira de esferas híbridos;
Rolamentos rígidos de uma carreira de esferas para altas temperaturas.

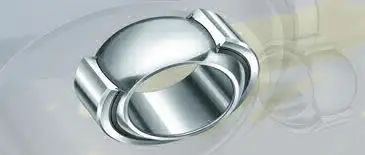

Estabelecemos padrões mundiais com nossas rótulas, e com rótulas sujeitas à manutenção. O Grupo Schaeffler é um fornecedor abrangente neste setor e oferece uma variedade sem igual em mancais e rótulas.

A mais atualizada tecnologia de fabricação e um procedimento de monitoramento de qualidade integrado ao processo de produção, garantem o alcance constante de altíssimos níveis de qualidade.

Alguns Tipos de Rótulas:

Rótulas Radiais;
Rótulas de Contato Angular;
Rótulas Axiais;
Terminais de Rótula.

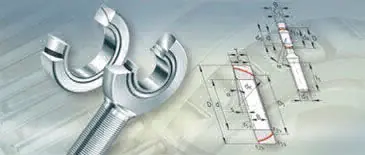

Terminais de Rótula livres de manutenção são compostos por uma cabeça de biela e uma rótula.

A cabeça de biela tem uma rosca interna ou uma externa. A rótula está fixada com o componente do mancal. O revestimento de zinco protege as cabeças contra a corrosão.

As cabeças de rótulas, dos terminais rotulares, absorvem forças radiais na direção de estiramento e aperto. Elas são adequadas para movimentos lentos em ângulos pequenos e médios, para cargas unilaterais e para cargas oscilantes.

Cabeças de rótula vedadas possuem vedações dos dois lados e estão protegidas contra sujeira e água de pulverização.

As cabeças de rótulas, dos terminais rotulares, conforme a DIN ISO 12 240-4, série E possuem rótulas radiais GE..-UK ou GE..-UK-2RS com emparelhamento deslizante de cromo PTFE - ou cromo ELGOGLIDE® e roscas internas ou externas para a esquerda ou direita. Elas são adequadas para construções compactas devido a sua espessura fina.

As cabeças de rótula conforme a DIN ISO 12 240-4 série K possuem rótulas radiais GE..-PW com emparelhamento deslizante de folha de aço PTFE e roscas internas e externas para a esquerda ou direita.

Terminais de rótulas que necessitam de manutenção são compostas por uma cabeça de biela com rótula que necessita obrigatoriamente de manutenção. A cabeça de biela tem uma rosca interna ou externa. A rótula está fixada como componente do mancal. O revestimento de zinco protege as cabeças contra a corrosão.

As cabeças de rótula absorvem forças radiais na direção de estiramento ou aperto, suportam movimentos e forças de baixo momento, são adequadas para cargas radiais oscilantes e também para cargas unilaterais. É possível fazer construções compactas. Rótulas vedadas são protegidas contra sujeira e água de pulverização.

As cabeças de rótulas, dos terminais rotulares, conforme DIN ISO 12 240-4 série E tem rótula radial GE..-DO ou GE..-DO-2RS com emparelhamento aço/aço, rosca interna ou externa para a direita ou esquerda e bocal de lubrificação conforme DIN 71412. Elas podem ser pós-lubrificadas através do bocal ou da perfuração.

As cabeças de rótula conforme a DIN ISO 12 240-4 série K tem uma rosca interna ou externa para a direita ou esquerda e um bocal de lubrificação em forma de funil conforme DIN 3 405.

Terminais de rótula hidráulica são compostas pelas rótulas radiais GE..-LO ou GE..-DO e a cabeça de biela. Elas possuem um emparelhamento aço/aço, absorvem forças radiais na direção de estiramento ou aperto, suportam movimentos e forças com baixo momento e são adequadas para cargas radiais oscilantes. As cabeças podem ser aparafusadas com uma rosca.
As cabeças com terminais circulares possuem um ângulo de solda de 45° e podem ser centralizadas através de um pino de tensionador. Elas são especialmente adequadas para amortecedores. As cabeças de rótulas hidráulicas com corte transversal quadrado são adequadas para bases de cilindros.
